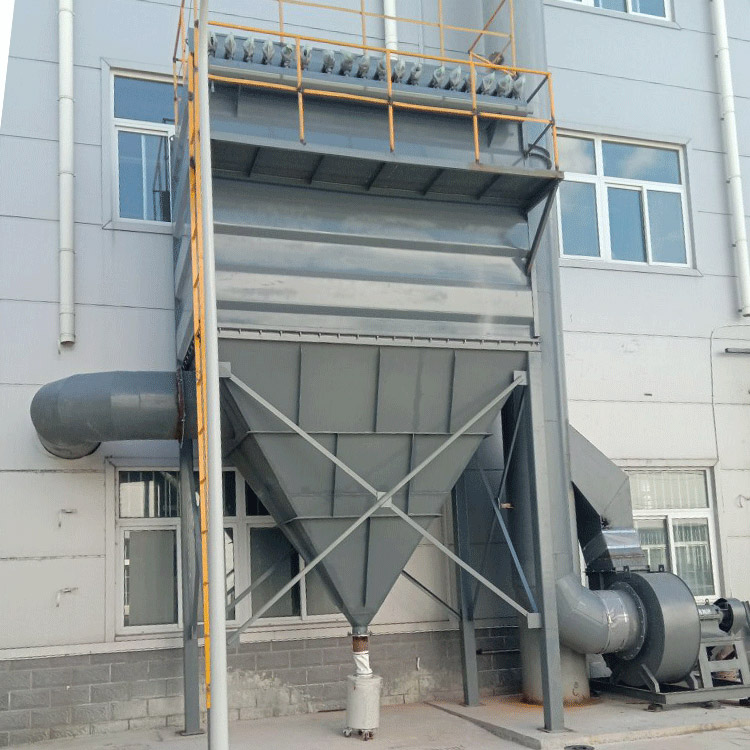

气箱脉冲除尘器，特别是气箱脉冲袋式除尘器，其内部结构复杂且设计精密，主要由以下几个关键部分组成：
一、箱体
上箱体：通常包括可掀起的顶盖和出风口。顶盖上装有人孔门，便于检修时进入净气室更换滤袋和检修阀门等。此外，箱体顶部常做成斜面设计（如1.5°斜面），以防止积水，并设有人孔检修门，方便安装和更换袋笼、滤袋。
中箱体：内部包含多孔板、滤袋及框架、文氏管等部件。滤袋和袋笼安装在中箱体内，形成一个过滤空间，用于净化含尘气体。
下箱体：通常设有灰门、进风口及检修门。下箱体与灰斗相连，共同构成除尘器的下部结构。
二、袋室
气箱脉冲除尘器袋室位于箱体的下部，主要用来容纳袋笼和滤袋，并形成一个过滤空间。烟气的净化主要在这里进行。袋室同样根据规格的不同分成若干个室，并用隔板隔开，以防止在清灰时各室之间的互相干扰，同时形成相应的沉降空间。
三、灰斗
灰斗布置在袋室的下部，其结构通常为棱锥状，要求结构严密。灰斗除了存放收集下来的粉尘以外，还作为下进气总管使用（当收尘为下进气室时）。当含尘气体进入袋室前，进入灰斗。由于灰斗内容积较大，使得气流速度降低，加之气流方向的改变，使得较粗的尘粒在这里得到分离。灰斗下部布置有粉尘输送设备（如螺旋输送机、空气输送斜槽等），出口还设有翻板阀、回转卸料阀等锁风设备，以连续进行排灰。
四、进出风口
进出风口根据除尘器的结构形式分为两种：
一种形式：进风口为圆筒形，直接焊在灰斗的侧板上；出风口则安排在箱体上部或袋室侧面，通过提升阀板孔与箱体内部相通。
另一种形式：进出风口制成一体，安排在袋室侧面、箱体和灰斗之间，中间用斜隔板隔成互不透气的两部分，分别为进风口和出风口。这种结构形式虽然体积较大，但气流分布均匀，灰斗内预收尘效果好，适用于烟尘浓度较大的场合。
五、清灰系统
清灰系统是气箱脉冲除尘器的核心部分，主要由脉冲控制仪、气缸提升阀、电磁脉冲阀、喷吹管及连接管路等组成。当除尘器过滤含尘气体达相应的时间后（或阻力达到预先设定值），清灰控制器发出信号，控制提升阀关闭切断过滤气流；然后脉冲阀开启，进行清灰。清灰完毕后，提升阀重新打开，使该箱室重新进行过滤工作。这一过程是逐箱隔离、轮流进行的，确保了压缩空气清灰的效果。
六、其他辅助部件
除了上述主要部件外，气箱脉冲除尘器还配有支柱、走梯（或爬梯）、栏杆等辅助部件，以确保设备的稳定运行和操作人员的安全。
综上所述，
气箱脉冲除尘器的内部结构复杂且设计合理，各部分相互协作，共同实现了效率高、稳定的除尘效果。http://www.py77173.cn/
